DC电源插座是电子设备供电接口的关键部件，外形尺寸选择直接影响设备兼容性、安装便捷性和电气性能。合理选择外形尺寸既保证设备设计紧凑，也确保插拔顺畅及连接可靠性。DC电源插座外形尺寸主要包括插孔直径、插头匹配尺寸、安装孔距和整体高度等参数。

首先，插孔直径和插头匹配尺寸是选择DC电源插座的核心因素。市面上DC插座常见规格有2.1mm、2.5mm、3.5mm等，需根据电源适配器插头直径选择对应插座。插孔过小会导致插头无法插入或接触不良，插孔过大则容易松动，影响供电稳定性。外形尺寸需保证插头插入顺畅、接触牢固，同时满足电流负载要求。

安装孔距和固定方式也是选择DC电源插座的重要参数。插座安装孔距应与设备PCB布局或机箱固定孔一致，保证稳固安装。常见安装方式包括螺丝固定、卡扣式固定及焊接固定。尺寸选择需考虑设备厚度和空间限制，避免插座突出过多影响整体外观或内部空间利用率。

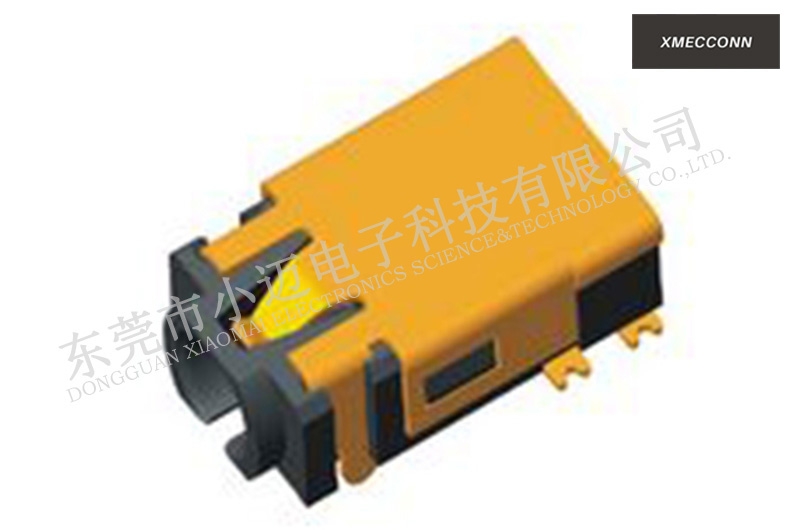

DC电源插座

整体高度和外壳厚度对设备结构设计影响显著。DC电源插座过高会影响外壳封装设计，过矮可能降低插拔方便性。外壳厚度需满足机械强度要求，同时保证耐插拔次数和可靠性。对于高电流应用，插座内部导体截面积也需考虑，与外形尺寸协调以保证使用。

在工业和消费电子设备中，DC电源插座外形尺寸选择还需考虑使用环境。便携设备多采用紧凑型插座，保证轻薄设计；工业设备则需要加大外形尺寸以增强机械强度和耐用性，同时保证插拔多次不松动。环境温度、振动和防护等级也会影响尺寸选择。

综合来看，DC电源插座外形尺寸选择需从插孔与插头匹配、安装孔距、整体高度、外壳厚度及使用环境多方面考虑。合理尺寸选择不仅保证电气连接可靠性，还提高设备整体美观性和安装便捷性，为设备稳定运行提供基础保障。
