DC 电源插座插件与贴片选型对比

DC电源插座分为插件（DIP直插）与贴片（SMT）两大类，二者电气指标可以做到接近，差异集中在焊接工艺、机械强度、装配、抗震能力、PCB布局、生产效率，选型需要结合生产工艺、振动环境、电流大小、产品空间来权衡。

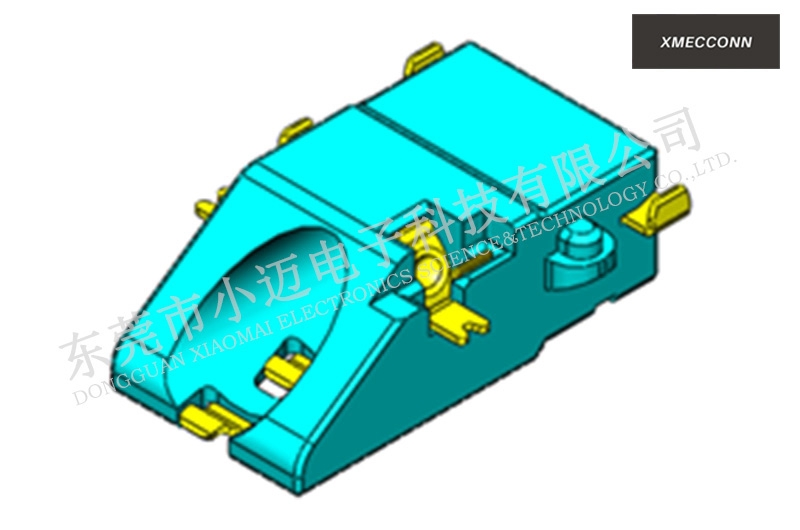

贴片式DC插座，引脚为贴片状，采用SMT回流焊，和其他元器件一次性贴装、过炉。优势是自动化程度高，适合大批量生产，不用单独插件工序，节省人工，生产效率更高。贴片插座本体贴在PCB表面，大多是板上型，也有沉板贴片款，布局灵活，适合薄型产品，如小家电、便携设备、薄款模块。PCB正面集中放置所有器件，PCB背面可以完整利用，不用预留插件引脚的过孔空间，有利于产品轻薄化。

但贴片有明显短板：机械固持力依赖焊盘，焊脚是表面贴焊，没有引脚穿透PCB。如果经常插拔插头，反复插拔带来的力矩、拉力全部由焊锡承担。振动、颠簸环境下，容易出现焊盘开裂、虚焊、焊盘脱落。所以贴片款抗机械载荷偏弱。大电流版本，贴片焊盘散热面积有限，大电流长时间工作温升更高。PCB设计时要加大焊盘，增加散热铜箔，必要时做热焊盘。贴片对SMT工艺要求高，钢网设计、焊膏量控制不好，容易出现虚焊、立碑。另外，贴片DC插座很多是塑胶基座，回流焊需要承受260℃左右高温，塑胶需要是耐高温LCP或PA材料，如果原料耐温不足，过炉会变形。

插件DIP型DC插座，金属引脚穿过PCB孔，波峰焊焊接，引脚穿透基板，焊锡包裹通孔引脚。机械固持力远高于贴片，插拔时产生的扭转、拉力由通孔引脚分担，抗震动、抗插拔力矩强，可靠性更好，适合经常插拔、车载设备、工业控制、户外设备，振动冲击大的场景。插件引脚导热路径更好，同等电流条件下温升更容易控制，做大电流DC接口优先考虑插件款。

插件缺点：需要波峰焊工序，生产工序多，人工插件成本高；PCB要预留引脚通孔，背面要预留焊盘空间，不利于超薄整机。插件插座本体一般高度更高，占用更大垂直空间。如果是双面SMT产线，没有波峰焊设备，选用插件就需要增加一道工序，会拉高制造成本。

选型对比要点。大批量自动化SMT产线、产品轻薄、插拔频次不高、静态设备，优先贴片DC插座；设备经常插拔、车载/工程机械、有持续振动冲击、额定电流大，优先DIP插件。同时看产线配置：工厂只有回流焊，没有波峰焊，尽量避免插件。还要留意空间限制，产品厚度受限，选贴片；空间充足，重视长期可靠性，选插件。

另外，两者电气参数（耐压、绝缘电阻）只要规格书一致，电气性能本身差别不大，差异不在电性能，而在机械固持强度、焊接方式、生产流程。也可以结合结构加固，贴片款增加定位柱，辅助分担插拔应力，一定程度弥补贴片机械强度不足的短板，但加固效果仍然比不上通孔插件。
