智能穿戴设备使用耳机插座需遵循哪些设计规范

2025-04-28 11:38:34

0次

　　智能穿戴设备因其使用场景的多样性、对便携与耐用性的高要求，在选用耳机插座时需遵循一系列特定设计规范，以保障设备性能与用户体验。

　　尺寸与空间适配规范：智能穿戴设备通常追求小巧轻便，内部空间紧凑。耳机插座的尺寸严格控制，要能在有限空间内合理布局，不占用过多空间影响其他组件安装。例如智能手表，其内部空间狭小，需采用超小型贴片式耳机插座，这类插座厚度薄、体积小，可通过表面贴装技术焊接在电路板上，在节省空间的同时，确保稳固连接，保障音频信号传输。

　　电气性能规范：为确保音质清晰、稳定，耳机插座要满足特定电气性能指标。接触电阻需尽可能低，一般应控制在几十毫欧以内，防止信号传输时因电阻产生压降与损耗，避免音质失真。绝缘电阻则要足够高，通常大于 100 兆欧，以此杜绝漏电现象，保障设备与用户安稳。同时，插座还需具备良好的耐压性能，能承受设备正常工作电压及可能出现的瞬间过电压，防止被击穿损坏，确保音频信号稳定传输，为用户提供高质量听觉体验。

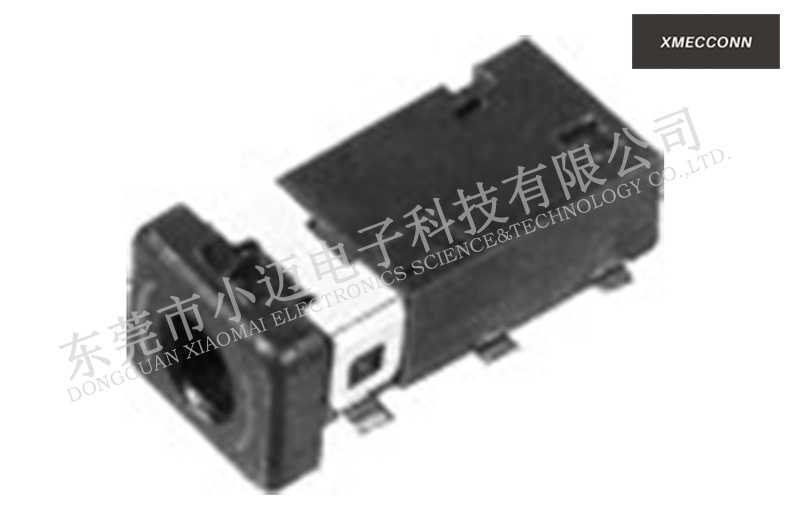

耳机插座

　　耐用性与可靠性规范：考虑到智能穿戴设备使用频繁，耳机插座需具备高耐用性。其插拔寿命要达到数千次甚至上万次，内部接触弹片应采用高弹性、耐磨损的金属材料，如铍青铜等，并通过特殊表面处理增强耐磨性与抗腐蚀性。此外，要具备稳固的机械结构，在频繁插拔与日常使用中，不会出现松动、变形等问题，保障音频连接稳定可靠，减少因接触不良引发的声音中断、杂音等状况。

　　防护性规范：智能穿戴设备常暴露于各种环境，耳机插座需有一定防护能力。在防水方面，依据设备使用场景与防水等级要求，采用密封胶圈、防水涂层等方式，阻止水分侵入，避免内部电路短路、腐蚀。对于可能接触灰尘、碎屑的场景，要有防尘设计，如添加防尘盖或采用封闭结构，防止异物进入影响插座性能，确保在恶劣环境下仍能正常工作。

　　兼容性规范：为适配不同耳机，智能穿戴设备的耳机插座需遵循通用接口标准，常见如 3.5mm 接口或 USB Type-C 接口。对于 3.5mm 接口，要符合国际标准的尺寸、引脚定义与电气参数，确保与各类传统耳机兼容；采用 USB Type-C 接口时，不仅要满足接口物理规格标准，还需支持音频传输协议，保证与支持该接口的耳机顺畅通信，实现音频信号正常传输与控制功能交互。

　　电磁兼容性规范：智能穿戴设备内部集成多种电子元件，易产生电磁干扰。耳机插座要具备良好电磁屏蔽性能，防止自身受其他元件干扰导致音频信号出现杂音、失真，同时避免向外辐射干扰影响其他电路。可通过在插座外壳添加金属屏蔽层，并将其可靠接地，有效阻挡电磁干扰，保障音频信号纯净，提升设备整体电磁兼容性。
