耳机插座各脚接法

2025-05-08 16:31:42

3次

　　耳机插座的脚位接法因插座类型和应用场景而异，以下是一些常见耳机插座的接法说明：

　　三耳机插座：通常用于普通立体声耳机，有左声道、右声道和地线三个引脚。一般绿色或蓝色线连接左声道引脚，红色线连接右声道引脚，黑色或铜色线连接地线引脚。接线时，先使用剥线钳剥去耳机线外皮，露出内部导线，将线头整理平直并去除多余绝缘层，然后根据耳机插头的引脚布局，将对应的线头焊接到引脚上，确保焊点饱满光滑，用绝缘胶带包裹焊接部分，防止短路或触电。

　　四耳机插座：常见于带有麦克风的耳机，如手机耳机。四个引脚分别对应左声道、右声道、麦克风和地线。从插头顶端到根部，依次一般为左声道引脚、右声道引脚、麦克风引脚和地线引脚。但不同品牌和型号的设备可能会有所不同，接线前先用万用表测量引脚功能。常见的颜色搭配中，红色导线连接左声道引脚，绿色导线连接右声道引脚，蓝色或黄色导线连接麦克风引脚，黑色或黄色导线连接接地引脚。

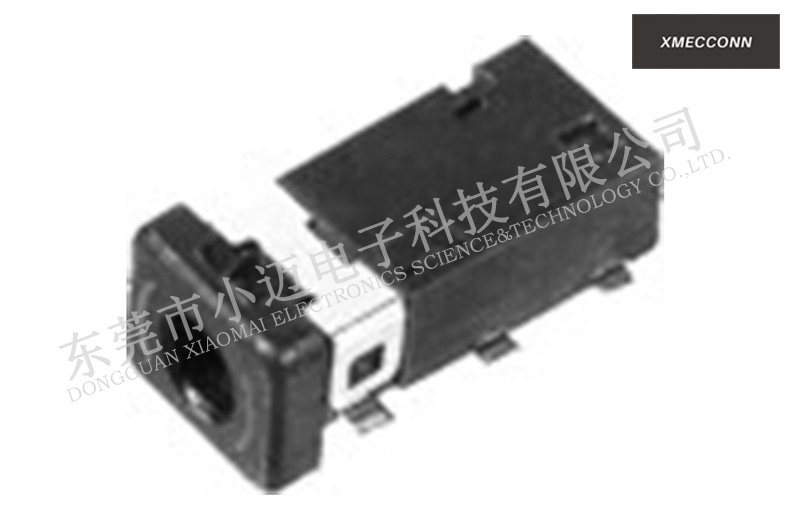

耳机插座

　　五耳机插座：五脚耳机插座通常用于一些具有特殊功能的音频设备或需要更多控制信号的场景。其中，一般有一个脚位用于接地（GND），通常是 1 脚或特定标识的脚位。剩下的脚位中，包含左声道（L）和右声道（R）的接线脚，用于传输音频信号。此外，还可能包含麦克风输入（MIC）、控制线（如线控按钮）等特殊功能脚位。接线时，首先要查阅插座的规格说明书或相关文档，确定每个脚位的具体功能，然后将电路图中的地线连接到耳机插座的接地脚，左声道信号线连接到插座的左声道脚，右声道信号线连接到插座的右声道脚，特殊功能脚位按照电路图的要求连接到相应的信号线上。

　　此外，在接线时还需注意区分国标与美标。国标从耳机插座末端开始，连接顺序为左声道、右声道、麦克风、地线；美标从耳机插座接口末端开始，连接顺序为左声道、右声道、地线、麦克风。如果不确定耳机插座的标准，进行确认，以免出现声音失真或无法使用麦克风等情况
