圆形耳机插座插孔有几种端子结构

2025-06-27 15:32:25

6次

圆形耳机插座作为音频输入输出连接的重要接口，其插孔端子结构直接影响信号通断方式、电气性能与安装方式。常见端子结构类型主要依据功能位、安装工艺、电路开关控制进行划分，主要包括立体声端子结构、带切换触点端子结构、差分信号结构、接地分离结构等。

常规3.5mm耳机插座通常具备三段或四段端子设计。三段插孔端子结构包括左声道（L）、右声道（R）与公共地（GND），对应TRS（Tip-Ring-Sleeve）标准插头。适用于单纯音频播放功能的设备，如音箱、音频模块、普通耳机接口。四段端子结构则多一个麦克风或控制信号触点，形成TRRS（Tip-Ring-Ring-Sleeve）标准，应用于智能终端、通信设备、带通话功能的耳机系统中。

部分圆形耳机插座设计带有开关触点结构。插入插头时，内部簧片断开原本的线路连接，常用于音频信号的自动切换，如内置扬声器与外接耳机自动切换。开关触点端子通常独立设计，需连接控制信号引脚，可实现耳机插入检测、音频输出跳转等功能。此类结构多应用于车载主板、教学设备、工业音频面板等场合。

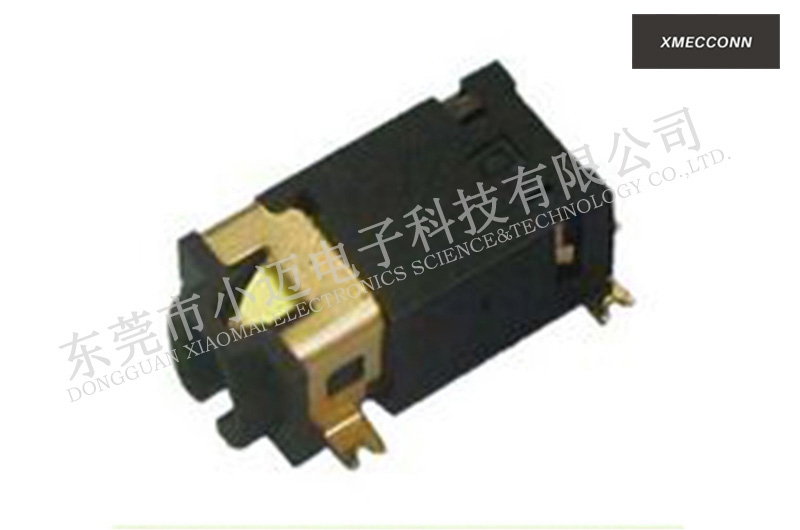

圆形耳机插座

从安装方式来看，耳机插座端子结构可分为贴片型（SMT）端子与直插型（DIP）端子。SMT结构适用于自动贴装生产线，端子分布在接口底部或两侧，多为短脚结构，适合板载空间有限设备。DIP端子为传统直插脚型，可增强焊接牢固度，适用于强插拔、高震动等应用场合。部分型号结合SMT与DIP，采用混合端子布局，兼顾贴装效率与固定强度。

结构形式上，还有L型弯脚、加强定位脚、焊线型插孔等变种。L型端子便于侧向布局，适配紧凑外壳；加强定位结构用于抗脱焊要求高的应用；焊线型插孔则适用于非PCB连接场合，如音频线材组装、定制面板设备等。

信号结构方面，部分圆形插孔加入接地分离设计，提升左右声道信号隔离度，降低串音干扰。音频质量要求较高的场景，如音乐播放器、录音系统、多通道监听设备，常选用此类结构。

实际选型时，应根据使用设备的电路配置、接口功能需求、安装空间限制等因素，综合考虑端子结构形式，确保机械兼容性、电气可靠性与量产装配效率。标准结构可参考相关图纸，非标需求可联系生产厂家进行结构定制。
