耳机插座如何实现左右声道分离

2025-07-01 16:59:45

0次

耳机插座实现左右声道分离，依靠其内部触点与音频线路之间的对应。常见的3.5mm插座通常采用三段式或四段式结构，分别对应左声道、右声道、地线及麦克风信号。插头插入插座后，各段金属环与插座内部的弹性接触片对接，从而将左右声道信号准确传输至耳机单元。

内部结构设计决定了声道是否能有效隔离。左右声道分别连接不同的信号线路，避免互相干扰需要良好的屏蔽设计。部分耳机插座在PCB板上的焊接点布局也有助于保持声道间的独立性。使用双通道音频线、合理布线、优化接地方式，是确保左右声道分离的关键环节。

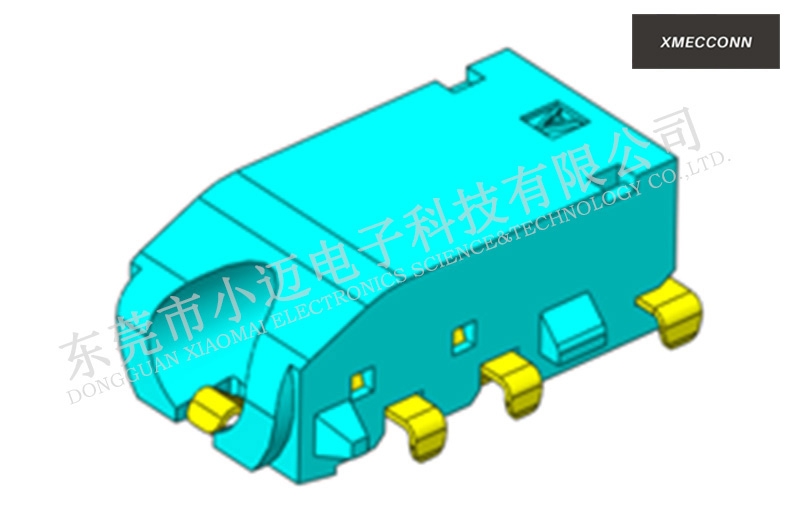

耳机插座

材质方面，导电部分多采用铜合金或镀金工艺，确保信号传输稳定，避免接触不良导致声道串音。插座弹片的结构与弹力也影响接触质量，尤其在频繁插拔的使用场景下，弹片设计需兼顾导通性能与耐久性。

在测试过程中，可通过示波器或音频测试仪验证左右声道是否独立输出。若存在串音现象，需检查插座接点、电路布局或焊接工艺是否存在问题。对于立体声音频设备，插座的选型与电路匹配需同步考虑，以保障输出音效还原度。

左右声道分离不仅影响听感体验，也是评估音频接口品质的重要参考。针对高保真、双声道输出要求的产品，应优先采用结构清晰、触点分明的插座方案，并在电路设计中避免信号干扰源干扰声道隔离。
