耳机插座焊脚类型有哪几种

2025-07-14 09:49:48

0次

耳机插座作为电子设备中的音频接口组件，其焊脚结构类型直接关系到安装工艺与可靠性。在不同产品应用中，焊脚类型有所区别。常见耳机插座焊脚包括直插式、贴片式、弯脚型与组合式结构。

直插式焊脚是传统焊接方式，插针穿透PCB孔后进行波峰焊，接触稳定性高，适用于大多数消费电子产品。该类型焊脚抗机械应力能力强，不易脱落，适用于对结构稳定性要求高的场合。

贴片式焊脚适合自动化表面贴装工艺，焊脚位于插座底部，与PCB表面进行锡膏回流焊接。该结构适用于薄型、小体积电子产品，便于实现高密度布板，节省空间。

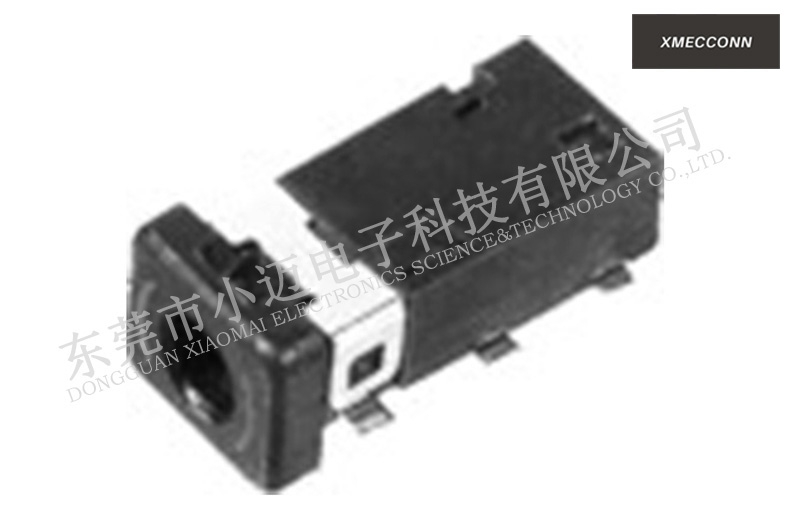

耳机插座

弯脚型焊脚是在直脚基础上根据需求弯折处理，适用于特殊空间布局或侧插设计，焊接时需控制角度与PCB板配合精度。

组合式结构为多脚位复合设计，部分焊脚用于信号传输，部分用于机械固定，增强整体牢固度，常用于工业设备、音响系统等对插拔强度有要求的产品。

耳机插座焊脚类型的选择需结合PCB板厚度、装配方式、插拔频率及可靠性要求综合考量。设计阶段建议提供3D图纸与焊盘尺寸，确保焊接一致性与长期稳定性。
